उच्च गुणवत्ता वाले बंधुआ फिन हीट सिंक

1.उत्पाद परिचय

बॉन्डेड फिन हीट सिंक खांचे में बंधे अलग-अलग पंखों के साथ खांचेदार आधार की एक असेंबली है। इस प्रकार के हीट सिंक निर्माण से फिन घनत्व और फिन पहलू अनुपात में वृद्धि होती है, जो एक्सट्रूज़न पद्धतियों के साथ विनिर्माण योग्य है, जो बढ़े हुए सतह क्षेत्र के कारण एक्सट्रूडेड हीट सिंक की तुलना में थर्मल प्रदर्शन में काफी सुधार करता है। बॉन्डेड फिन प्रकारों का निर्माण कुछ तरीकों से किया जा सकता है। खांचेदार आधारों को एक्सट्रूड किया जा सकता है, डाई कास्ट किया जा सकता है या मशीन से बनाया जा सकता है। मशीनिंग एम्बेडेड हीट पाइप, वाष्प कक्ष या एनकैप्सुलेटेड ग्रेफाइट हीट स्प्रेडर जैसी अतिरिक्त सुविधाओं की अनुमति दे सकती है। फिन को या तो कॉइल स्टॉक से पंच किया जाता है या पतली प्लेट स्टॉक से काटा जाता है। फिन को बेस ग्रूव में डाला जाता है और एपॉक्सी, ब्रेज़िंग या सोल्डरिंग द्वारा जोड़ा जाता है।

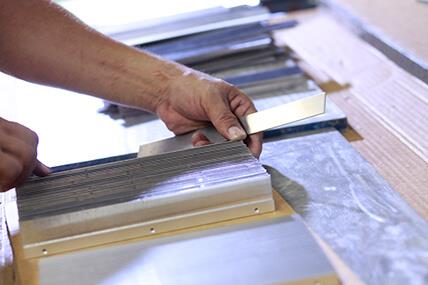

MG_0013

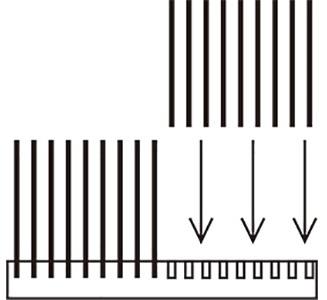

योजनाबद्ध असेंबली दृश्य बंधुआ फिन हीट सिंक असेंबली

2.उत्पाद विवरण

बहुत ज़्यादा मांग वाले पावर अनुप्रयोगों में जहाँ कम मात्रा में बहुत ज़्यादा गर्मी उत्पन्न होती है, मेथोड के बॉन्डेड-फ़िन डिज़ाइन वॉल्यूम बढ़ाए बिना हीट सिंक सतह क्षेत्र को बढ़ाकर आपकी पैकेजिंग ज़रूरतों को पूरा कर सकते हैं, जिससे थर्मल प्रतिरोध पचास से साठ-छह प्रतिशत तक कम हो जाता है। फिन को हीट सिंक से जोड़ने से एक्सट्रूडेड हीट सिंक में पाए जाने वाले डिज़ाइन-लिमिटिंग फिन एक्सट्रूज़न अनुपात को हटा दिया जाता है।

· एल्युमिनियम, तांबा या मिश्रित धातु बंधित-पंख संयोजन

· तांबे का आधार और एल्यूमीनियम पंख

· शीट धातु या एक्सट्रूज़न से निर्मित पंख

· सतह क्षेत्र में वृद्धि

· कम तापीय प्रतिरोध

3. विशिष्टता

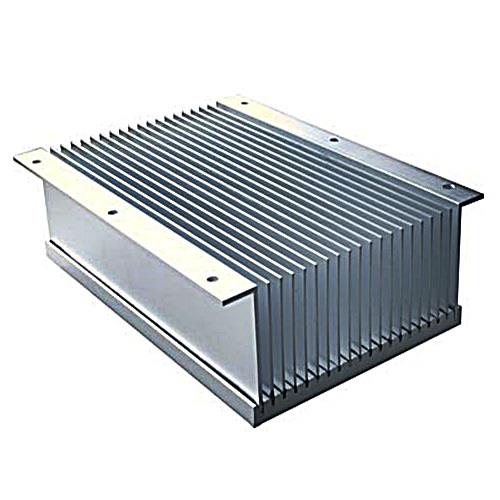

आइटम नाम	उच्च गुणवत्ता वाले बंधुआ फिन हीट सिंक
सामग्री	एल्युमिनियम 6061/1100 तांबा हो सकता है
सतह खत्म	साफ चढ़ाना, आदि हो सकता है...
एमओक्यू	100 पीसीएस
L/T	टूलींग के लिए 15-20 दिन और सैंपल के लिए 7-10 दिन
आकार	30020070 मिमी
पैकिंग	सुरक्षा पैकिंग
आवेदन	बिजली सुधार उपकरण
